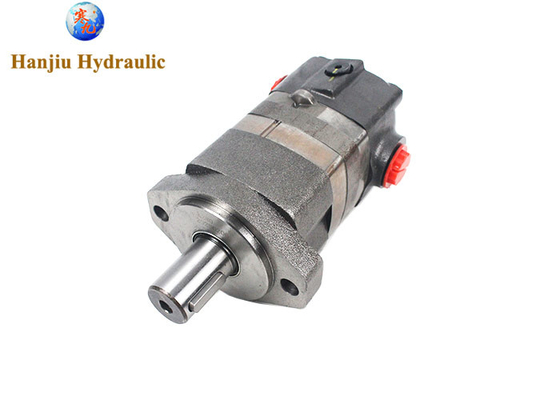

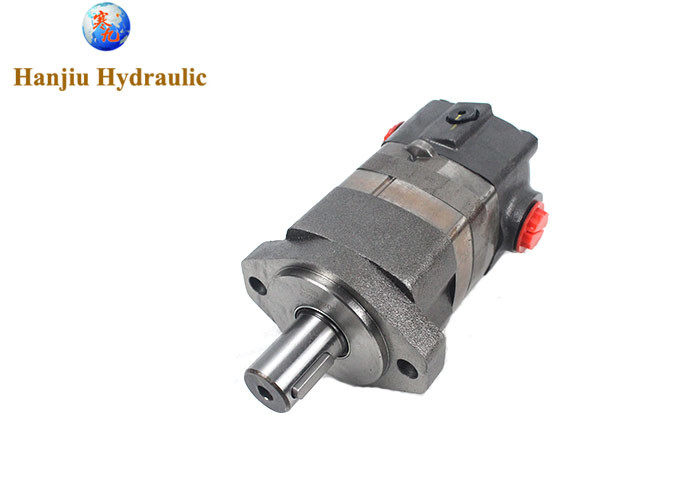

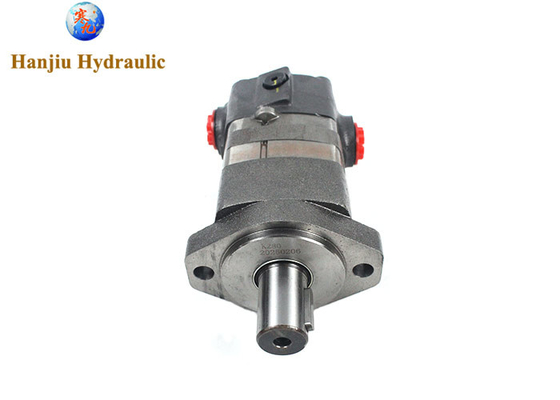

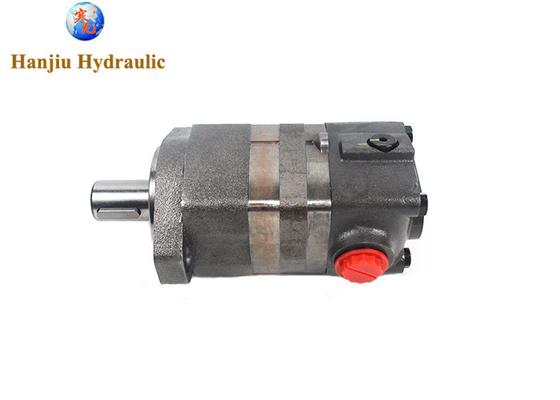

اتیون ژرولر و ژروتور M02049AC02AF0100010000000AAAAF 104-1061-006
مرور سريع:
شماره مدل:BMK2-80= 104-1061-006
- چرخشقابل برگشت
- کوهاستاندارد، 2 بولت؛ 82.6 [3.25] پیلوت Dia. 13.59 [.535] Dia. سوراخ در 106.4 [4.19] Dia. دایره بولت (SAE A)
- شفت:1 1/4 اينچ مستقيم
- بندر1.0625-12 UN-2B SAE O-Ring Ports - پورتهای 180 درجه به یکدیگر معطوف
- فاضلاب.4375-20 UNF-2B SAE O-Ring Port
| جابجایی |
80.6 سانتی متر مکعب در هر چرخش |
| سرعت |
800 تا 980 دور در دقیقه |
| چرخش |
۲۳۵- ۳۴۵ nm |
| نصب |
2 بولت SAE A فلنج
|
| گره |
1 1/4 اينچراست |
مشخصات اصلی:
| مشخصات اصلی: |
| نوع |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
| 65 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
475 |
جابجایی هندسی
(cm3 /rev.) |
65 |
80 |
100.9 |
129.8 |
156.8 |
193.4 |
242.5 |
304.3 |
390.8 |
485 |
| حداکثر سرعت (rpm) |
-حرفه. |
835 |
800 |
742 |
576 |
477 |
385 |
308 |
246 |
191 |
153 |
| int |
990 |
980 |
924 |
720 |
713 |
577 |
462 |
365 |
287 |
230 |
| حداکثر چرخش (N·m) |
-حرفه. |
185 |
235 |
295 |
385 |
455 |
540 |
660 |
765 |
775 |
845 |
| int |
245 |
345 |
445 |
560 |
570 |
665 |
820 |
885 |
925 |
930 |
| حداکثر کاهش فشار (MPa) |
-حرفه. |
20.5 |
21 |
21 |
21 |
20.5 |
20.5 |
20.5 |
21 |
15.5 |
12 |
| int |
27.5 |
31 |
31 |
31 |
26 |
26 |
26 |
24 |
17 |
14 |
| اوج |
31 |
31 |
31 |
31 |
31 |
31 |
31 |
31 |
20.5 |
17 |
| حداکثر جریان (L/min) |
-حرفه. |
55 |
65 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
| int |
65 |
80 |
95 |
95 |
115 |
115 |
115 |
115 |
115 |
115 |
| وزن (کیلوگرم) |
9.2 |
9.4 |
9.7 |
10 |
10.2 |
10.5 |
11 |
11.5 |
12 |
12.4 |
| * فشار مستمر: حداکثر ارزش موتور در حال کار مستمر. |
| * فشار متناوب: حداکثر مقدار موتور در 6 ثانیه در دقیقه |
| * فشار اوج: حداکثر مقدار موتور در 0.6 ثانیه در دقیقه |
بیشتر موتور BMK2، BMK2- موتور مدار (تجاوز 65 ¢ 500 CC) در دسترس:
| 80 سی سی |
100 سی سی |
130 سی سی |
160 سی سی |
195 سی سی |
245cc |
305cc |
395cc |
490cc |
| 104-1001-006 |
104-1002-006 |
104-1003-006 |
104-1004-006 |
104-1005-006 |
104-1006-006 |
104-1007-006 |
104-1143-006 |
|
| 104-1037-006 |
104-1038-006 |
104-1039-006 |
104-1040-006 |
104-1041-006 |
104-1042-006 |
104-1043-006 |
104-1044-006 |
|
| 104-1022-006 |
104-1023-006 |
104-1024-006 |
104-1025-006 |
104-1026-006 |
104-1027-006 |
104-1028-006 |
104-1228-006 |
104-1420-006 |
| 104-1061-006 |
104-1062-006 |
104-1063-006 |
104-1064-006 |
104-1065-006 |
104-1066-006 |
104-1067-006 |
104-1068-006 |
104-1421-006 |
| 104-1029-006 |
104-1030-006 |
104-1031-006 |
104-1032-006 |
104-1033-006 |
104-1034-006 |
104-1035-006 |
104-1229-006 |
104-1422-006 |
| 104-1087-006 |
104-1088-006 |
104-1089-006 |
104-1090-006 |
104-1091-006 |
104-1092-006 |
104-1093-006 |
104-1094-006 |
104-1423-006 |
HANJIU دارای تجربه گسترده ای در تولید موتورهای مداری با تورک بالا و سرعت پایین است و محصولات ما به بیش از یک دوجین کشور صادر می شود و مورد ستایش گسترده ای قرار گرفته است.انواع موتورهای مداری که ما می توانیم ارائه دهیم متنوع هستند، طبق نوع، نوع و اندازه (از جمله نسخه های مختلف میله) طبقه بندی شده است. اندازه موتور (تغییر نامی) از 8 سانتی متر [0.50 اینچ] تا 800 سانتی متر [48.9 اینچ] در هر چرخش است.محدوده سرعت تقریباً 2500 min-1 (rpm) برای کوچکترین مدل و 600 min-1 (rpm) برای بزرگترین مدل است.حداکثر گشتاور عملیاتی از 13 Nm [115 پوند در] تا 2،700 Nm [24,000 پوند در] (قله) و حداکثر خروجی از 2،0 kW [2.7 hp] تا 70 kW [95 hp] است.
در ادامه شما را با برخی ازویژگی های موتور مدار
1. کارایی بالا
کلید کارایی بالای موتور مدار، طراحی و اصل کار منحصر به فرد آن است. بر خلاف موتورهای چرخشی معمولی، موتورهای مدار به طور مستقیم قدرت را به حرکت خطی تبدیل می کنند.این ویژگی منجر به کاهش قابل توجهی از تلفات انرژی در طول فرآیند تبدیل می شود.، که کارایی کلی را بهبود می بخشد.
بهره وری بالا برای تولید صنعتی مهم است. در زمینه هایی مانند خطوط تولید خودکار و ماشین آلات دقیق،موتورهای مداری قادر به پاسخ سریع به سیگنال های کنترل و به دقت انجام طیف گسترده ای از اقدامات هستنددر عین حال، به دلیل مصرف انرژی پایین، موتور مدار نیز می تواند به شرکت ها کمک کند هزینه های عملیاتی را کاهش دهند و تولید سبز را تحقق بخشند.
2. کار بدون مشکل در تمام محدوده سرعت
موتور مداري به لطف سيستم کنترل پیچیده و ساختار مکانیکي بهینه شده اش در تمام سرعتها به آرامي حرکت ميکنهموتور مداری قادر به تنظیم دقیق موقعیت روتور است، بنابراین حفظ یک خروجی پایدار در هر دو سرعت بالا و پایین.
عملکرد بدون مشکل برای بهبود دقت و ثبات کار ضروری است. در زمینه هایی مانند دستگاه های پزشکی و تجهیزات ماشینکاری با دقت بالا،موتور مداری تضمین می کند که سرعت و موقعیت حرکت به دقت کنترل می شود، به این ترتیب میزان موفقیت جراحی و کیفیت محصول ماشینکاری شده را بهبود می بخشد.فراهم کردن محیط کار راحت تر برای اپراتور.
3مناسب برای سیستم های هیدرولیکی باز و بسته
سازگاری سخت افزاری: استفاده از رابط های استاندارد و ماژول های کنترل قابل گسترش، مانند ساختار محرک موازی چند طرفه داخلی،می تواند به طور یکپارچه با نیازهای کنترل ساده سیستم های حلقه باز یا الزامات بازخورد دقیق سیستم های حلقه بسته مطابقت داشته باشد..
سازگاری نرم افزار: تغییر استراتژی کنترل از طریق برنامه نویسی پارامتر شده تحقق می یابد. به عنوان مثال،کنترل نسبت ولتاژ به فرکانس ثابت در حالت حلقه باز و کنترل بردار در حالت حلقه بسته می تواند نیازهای پاسخ گشتاور و سرعت را در شرایط کار مختلف برآورده کند.کاربران می توانند بدون جایگزینی سخت افزار موتورها را در سیستم های مختلف مستقر کنند و چرخه بازسازی تجهیزات را به طور قابل توجهی کوتاه کنند. به عنوان مثال، در محیط های خشن مانند ماشین آلات معدن،سیستم حلقه باز می تواند روند نگهداری را ساده کنددر حالی که در سناریوهای موقعیت دقیق، سیستم حلقه بسته می تواند دقت کنترل میلی متری را به دست آورد.
4طراحی محکم و جمع و جور
انتخاب مواد: پوسته از فرآیند ریخته گری آلومینیوم استفاده می کند که هم سبک وزن و هم مقاومت در برابر ضربه است.اجزای داخلی کلیدی با فرآیند چاپ شکل می گیرند تا لبه های خم شده متماثل و میله های تقویت کننده را تشکیل دهند.، که سفتی خم شدن را بیش از 30٪ بهبود می بخشد.
طراحی یکپارچه: کنترل کننده درایو به شدت با بدن موتور یکپارچه شده است، تعداد کابل های اتصال خارجی را کاهش می دهد و آن را کوچکتر می کند.
ساختار جمع و جور موتور مداری، نصب آن را در تجهیزات با فضای محدود آسان تر می کند و خطر شل شدن قطعات را به دلیل ارتعاش کاهش می دهد و در نتیجه طول عمر آنها را افزایش می دهد.
