جزئیات محصول:
پرداخت:
|
| نوع: | موتور با گشتاور بالا با سرعت کم | مواد: | آهن ریخته |
|---|---|---|---|
| جابجایی: | 315ml/r | فلنج: | 2 بولت SAE B فلنج |
| اندازه پورت: | پورت های منیفولد | خط تخلیه: | 7/16-20UNF |
| سرعت: | ۲۴۶ تا ۳۶۵ دور در دقیقه | گشتاور: | 765-885 nm |
| برجسته کردن: | 1041214006 موتور هیدرولیک,104-1214 موتور هیدرولیک,موتور هیدرولیک ایتون چار لین 2000,104-1214 Hydraulic Motor,Eaton Char-Lynn 2000 Hydraulic Motor |
||

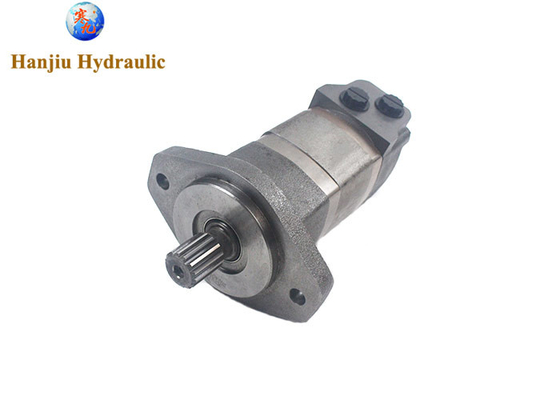

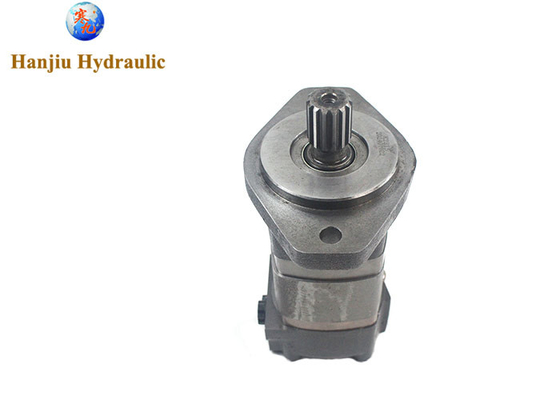

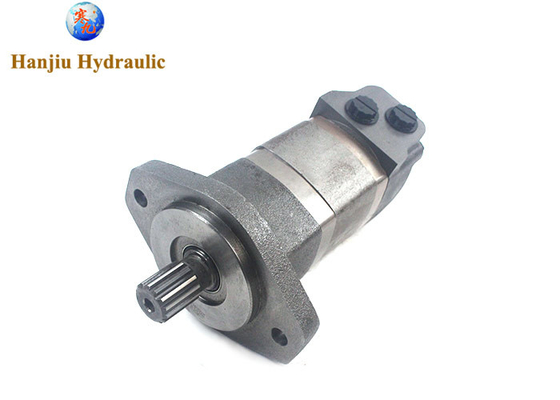

104-1214-006 1041214006 104-1214 موتور هیدرولیک سازگار با Eaton Char-Lynn سری 2000
مرور سريع:
شماره مدل:BMK2-315= 104-1214-006
| جابجایی | ۳۱۵ میلی لیتر/روز |
| سرعت | 246-365 دور در دقیقه |
| چرخش | 765-885 nm |
| نصب |
2 بولت SAE B فلنج
|
| گره | چهارده دندانه |
مشخصات اصلی:
| مشخصات اصلی: | |||||||||||
| نوع | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | BMK2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 475 | ||
| جابجایی هندسی (cm3 /rev.) |
65 | 80 | 100.9 | 129.8 | 156.8 | 193.4 | 242.5 | 304.3 | 390.8 | 485 | |
| حداکثر سرعت (rpm) | -حرفه. | 835 | 800 | 742 | 576 | 477 | 385 | 308 | 246 | 191 | 153 |
| int | 990 | 980 | 924 | 720 | 713 | 577 | 462 | 365 | 287 | 230 | |
| حداکثر چرخش (N·m) | -حرفه. | 185 | 235 | 295 | 385 | 455 | 540 | 660 | 765 | 775 | 845 |
| int | 245 | 345 | 445 | 560 | 570 | 665 | 820 | 885 | 925 | 930 | |
| حداکثر کاهش فشار (MPa) | -حرفه. | 20.5 | 21 | 21 | 21 | 20.5 | 20.5 | 20.5 | 21 | 15.5 | 12 |
| int | 27.5 | 31 | 31 | 31 | 26 | 26 | 26 | 24 | 17 | 14 | |
| اوج | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 31 | 20.5 | 17 | |
| حداکثر جریان (L/min) | -حرفه. | 55 | 65 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 |
| int | 65 | 80 | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 115 | |
| وزن (کیلوگرم) | 9.2 | 9.4 | 9.7 | 10 | 10.2 | 10.5 | 11 | 11.5 | 12 | 12.4 | |
| * فشار مستمر: حداکثر ارزش موتور در حال کار مستمر | |||||||||||
| * فشار متناوب: حداکثر مقدار موتور در 6 ثانیه در دقیقه | |||||||||||
| * فشار اوج: حداکثر مقدار موتور در 0.6 ثانیه در دقیقه | |||||||||||
بیشتر موتور BMK2، BMK2- موتور مدار (تجاوز 65 ¢ 500 CC) در دسترس:
1انواع
انواع موتورهای هیدرولیک با چرخش کم و چرخش بالا نسبتاً غنی هستند و می توانند به: موتور هیدرولیک پیستون شعاعی ، موتور هیدرولیک اتصال کلانکشافت ،موتور هیدرولیک سیلندر شیب دار و موتور هیدرولیک سایکلوئید و غیره انواع مختلفی.
2ویژگی ها و مزایا
(1) عملکرد سرعت پایین: نیازی به افزایش دستگاه کاهش سرعت نیست و می تواند تنظیم سرعت بدون گام را تحقق بخشد.
(2) گشتاور بالا: فراهم کردن گشتاور کامل، بدون محدودیت زمان و فرکانس، به ویژه مناسب برای شرایط بار کامل است.
(3) مقاومت در برابر ضربه: کار مداوم قابل اعتماد و طولانی مدت و عمر طولانی در محیط های خشن و شرایط کاری.
(4) نصب آسان و اساسا بدون نگهداری: مستقیما بر روی شاخه رانده شده، قابلیت اطمینان بالا، صرفه جویی در فضا
(5) قابلیت کنترل عالی: موقعیت دقیق، چرخش آهسته اما پاسخ صاف و سریع به شتاب و ترمز.
(6) عملکرد کامل: در صورت استفاده از دو یا چند موتور هیدرولیک، عملکرد توزیع بار یا عملکرد همگام سازی کامل را فراهم می کند.
3احتیاطی برای نصب
(1) نصب منطقی و موثر موتور یک شرط پیش فرض برای افزایش عمر موتور است.پیچ های بالای هر قطعه مکانیکی دارای الزامات چرخشی خاصی هستند.این امر اطمینان از قدرت کشش پیچ ها را فراهم می کند. بسته به مشخصات پیچ ها و مواد مورد استفاده برای نصب، اندازه گشتاور نیز متفاوت است.شما باید از یک کلید ناقل استفاده کنید، تا اطمینان حاصل شود که ضخامت هر پیچ یکسان است، یک مدار چرخ بیش از حد بالا باعث می شود پیچ ها از فلز خسته شوند و عمر استفاده از پیچ ها را کاهش دهند.تورک خیلی کم باعث میشه پیچ ها راحت باز بشن، و در نهایت تصادفات رخ می دهد.
(2) در هنگام نصب، لازم است سطح مفصل موتور و بازوی چرخش را تمیز کنید و قبل از نصب روغن بزنید. و پیچ های مورد استفاده باید تمیز و روان شوند.دستورات نصب مناسب را نصب کنید.
