جزئیات محصول:
پرداخت:
|
| Type: | Hydraulic heavy disc Motor | مواد: | آهن ریخته |
|---|---|---|---|
| Max.torque(N.m): | cont.1160 N.m/int.1625 N.m | حداکثر سرعت (دور در دقیقه): | ادامه 382 دور در دقیقه 570 دور در دقیقه |
| افت فشار حداکثر: | ادامه 20 Mpa/int.30 Mpa | حداکثر جریان: | cont.150l/min/int.225l/min |
| برجسته کردن: | موتور هیدرولیک 6K-390 eaton,612-1024 موتور هیدرولیک ایتون,موتور هوریزنتال جهت حفاری ریگ,612-1024 eaton hydraulic motor,Horizontal Directional Drilling Rig eaton motor |
||
جزئیات محصول:

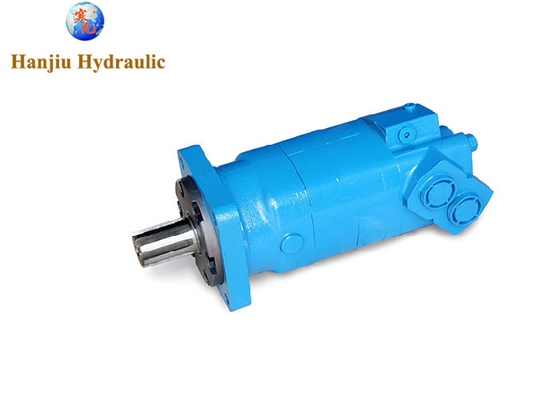

۶۱۲- ۱۰۲۴== بي ام کي 6-390
جابجایی:391.3cc

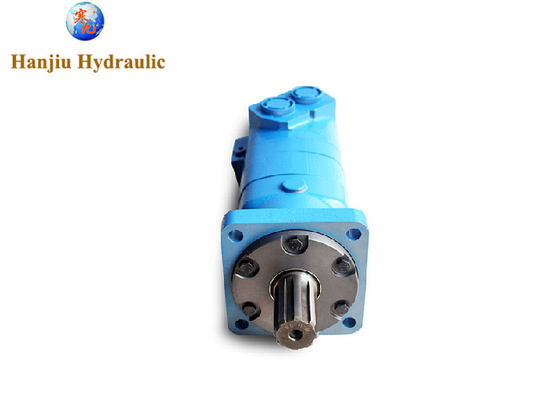

درخشش: درخشش اسپلین8D-42X36X7; L=77.2~79.6

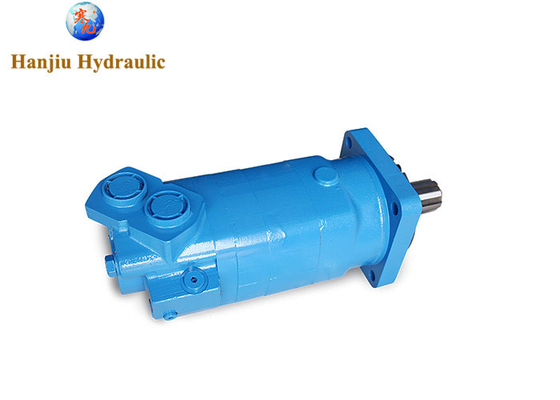

پورت ها: M33X2؛ M14X1.5
مشخصات اصلی
| نوع |
|
BMK6 200 |
BMK6 250 |
BMK6 315 |
BMK6 400 |
BMK6 500 |
BMK6 630 |
BMK6 800 |
BMK6 1000 |
|
| جابجایی هندسی (cm3 /rev.) |
195.6 | 246.1 | 311.6 | 391.3 | 490.8 | 623 | 802.4 | 981.6 | ||
| سرعت اصلی ((rpm) |
-حرفه. |
765 |
610 | 480 | 382 | 304 | 240 | 186 | 152 | |
| int | 865 | 830 | 690 | 570 | 455 | 360 | 280 | 230 | ||
| حداکثر تورم N.M |
-حرفه. |
565 | 710 | 920 | 1160 | 1445 | 1480 | 1580 | 1675 | |
| int | 840 | 1080 | 1325 | 1625 | 1880 | 1890 | 1880 | 1860 | ||
| حداکثر کاهش فشار (Mpa) | -حرفه. | 20 | 20 | 20 | 20 | 20 | 17.5 | 14 | 14 | |
| int | 30 | 30 | 30 | 30 | 27.5 | 22.5 | 15.5 | 14 | ||
| وزن (کیلوگرم) | 26.3 | 26.8 | 27.3 | 28 | 28.8 | 29.6 | 30.5 | 32 | ||

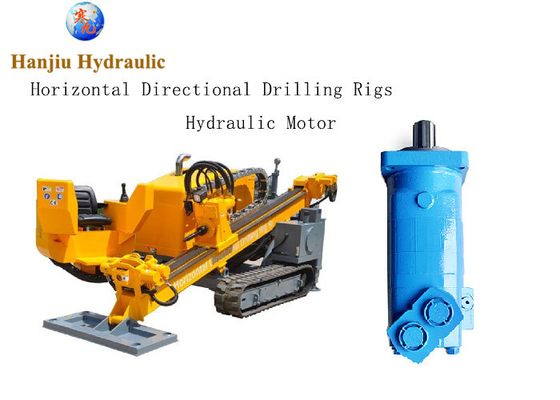

اجزای هیدرولیکی در دستگاه های حفاری افقی (HDD)
حفاری افقی جهت (HDD) یک فرآیند پیچیده است که به شدت به سیستم های هیدرولیکی برای انجام عملکردهای مختلف وابسته است. در اینجا تجزیه و تحلیل اجزای هیدرولیکی کلیدی درگیر است
اجزای هیدرولیکی هسته ای
واحد قدرت هیدرولیک (HPU) قلب سیستم، که قدرت هیدرولیک لازم را فراهم می کند. این معمولاً شامل یک موتور دیزل یا موتور الکتریکی است که یک پمپ هیدرولیک را هدایت می کند.
پمپ های هیدرولیکی این پمپ ها مایع هیدرولیکی با فشار بالا را تولید می کنند که برای عملیات های مختلف مورد نیاز است. پمپ های پیستون به دلیل قابلیت و کارایی فشار بالا مورد استفاده قرار می گیرند.
سیلندر های هیدرولیکی برای عملکردهای مختلفی مانند گسترش و عقب کشیدن میله حفاری، کنترل پمپ گل و کار کردن بارگیر لوله استفاده می شود.
موتورهای هیدرولیکی چرخش سر حفاری یا پمپ های گل را تقویت می کنند.
دریچه های هیدرولیک جریان و جهت مایع هیدرولیک را به اجزای مختلف کنترل می کنند.
آمپول های هیدرولیکی انرژی هیدرولیکی را برای کم کردن فشار بالا و تامین برق اضطراری ذخیره می کنند.
روغن هیدرولیک: واسطه مایع که قدرت را در سراسر سیستم انتقال می دهد.
فیلترهای هیدرولیک آلودگی ها را از روغن هیدرولیک برای محافظت از اجزای آن حذف می کنند.
لوله های هیدرولیکی و لوازم متصل کردن اجزای مختلف سیستم هیدرولیکی.
کاربردهای خاص اجزای هیدرولیکی
دریل استند PushPull سیلندر های هیدرولیکی کنترل تمدید و عقب نشینی دریل استند.
پمپ لجن موتورهای هیدرولیکی پمپ های لجن را برای گردش مایع حفاری تقویت می کنند.
لوله بارگذاری کننده سیلندر های هیدرولیکی و موتورها لوله بارگذاری کننده را برای حمل لوله های حفاری کار می کنند.
سیستم هدایت سیلندر های هیدرولیکی یا موتورها مکانیسم هدایت را برای هدایت سر برگر کنترل می کنند.
چالش های هیدرولیک HDD
شرایط عملیاتی سخت دستگاه های حفاری در معرض لجن، خاک و فشار شدید قرار می گیرند.
الزامات فشار بالا سیستم های هیدرولیکی باید در برابر فشار های بالای تولید شده در طول حفاری مقاومت کنند.
قابلیت اطمینان زمان توقف تجهیزات می تواند گران باشد، بنابراین قطعات باید قابل اعتماد باشند.
نگهداری نگهداری منظم برای جلوگیری از خرابی ها و اطمینان از عملکرد بهینه بسیار مهم است.
اجزای هیدرولیک در یک دستگاه حفاری افقی جهت دار
آیا می خواهید بر روی یک جزء خاص یا جنبه ای از سیستم های هیدرولیکی HDD تمرکز کنید
من می توانم اطلاعات دقیق تر یا نکات رفع مشکل را ارائه دهم
